軸向膜結構技術在上海世博會中的應用
發布時間:2020-06-16 15:39:00作者:景秀瀏覽量:2292

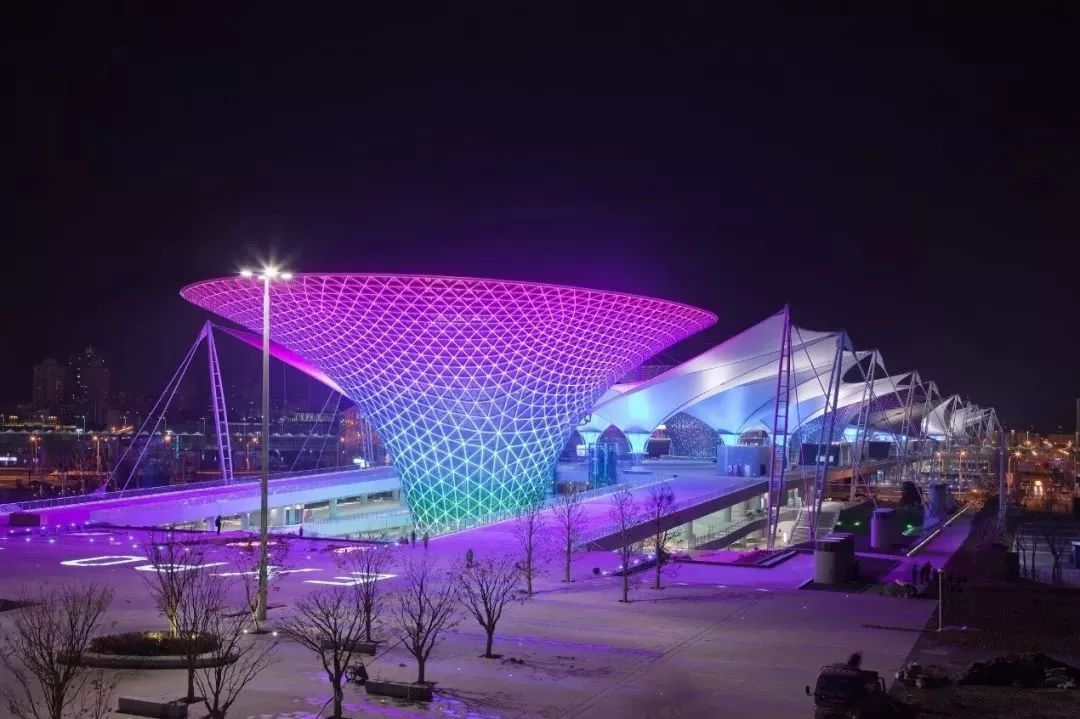

世博軸是為2010年上海世博會建造的五大永久性建筑之一。它是世博園區最大的單體建筑,是上海世博會的主要入口和主軸線,是集商業、餐飲、娛樂、展覽、交通等功能于一體的大型綜合樓。它新穎的造型,巧妙的構思,以及大量高科技材料的應用,是建筑與藝術的又一次完美結合。

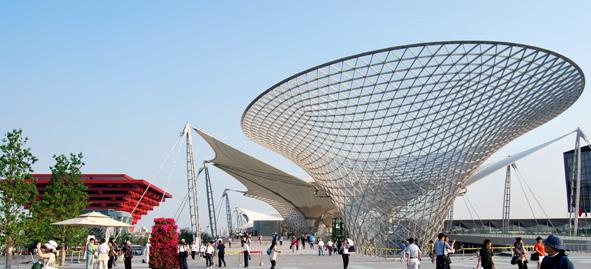

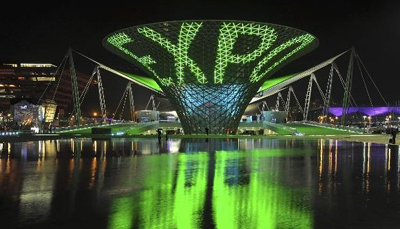

世博軸的施工困難在于建造了六個陽光谷和膜結構。例如,陽光谷有10,000多個鋼結構節點,連接了30,000多個鋼筋,然后用玻璃覆蓋它們。結構高度復雜,即使中間一點小小的誤差,也會導致上游的陽光谷喇叭口無法閉合,施工難度高,同時還要保證其形狀為自然弧形,不能有生硬連接點,這些問題都是世界級的。

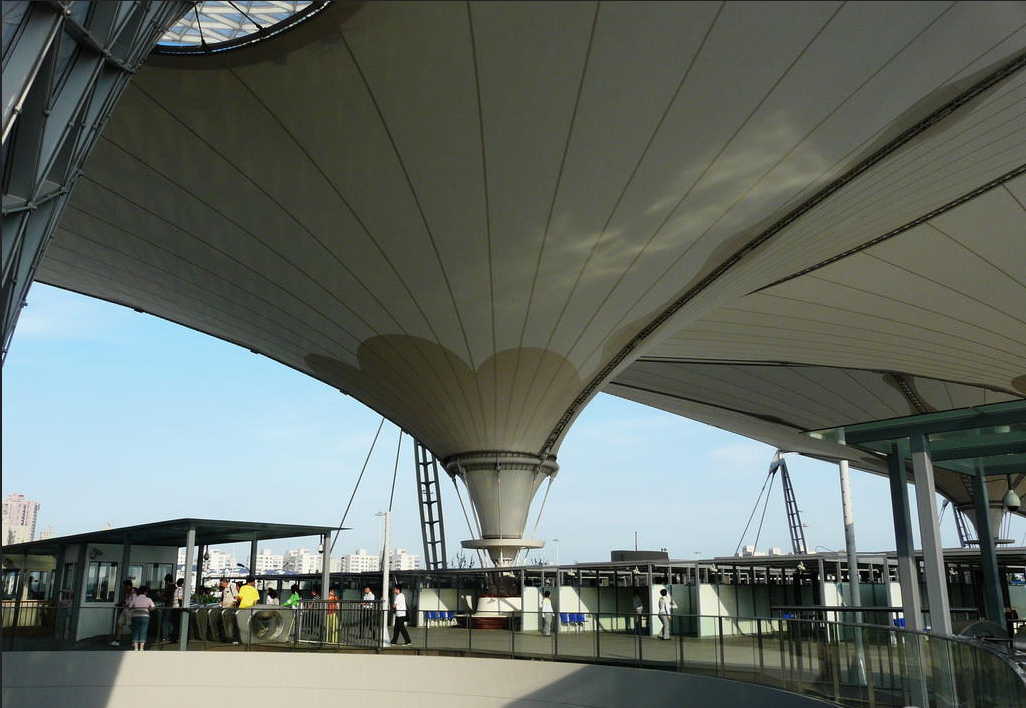

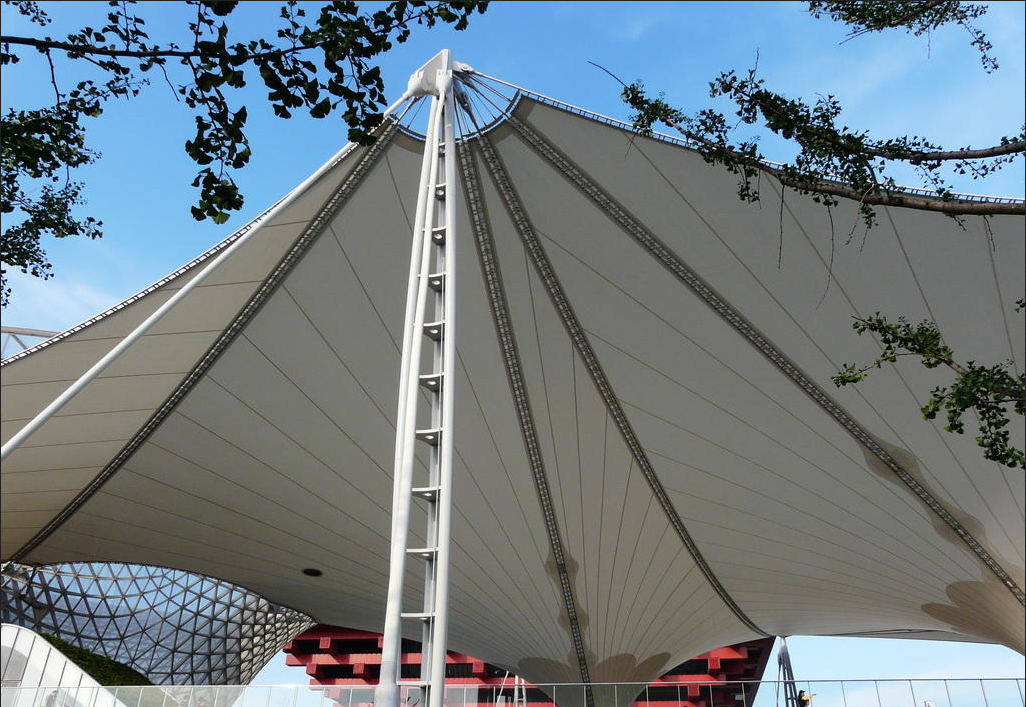

世博軸的特點之一是一種新型建筑材料--聚四氟乙烯(PTFE)的大面積應用。世博軸全長1045米,寬約100米,共有13根大桅桿、數十根斜拉索和巨大的膜布,巧妙地構成了中國和世界上第一罕見的索膜結構建筑。世博軸索膜結構采用連續張拉式柔性結構體系,總長度約840米,最大跨度97米。膜表面的總投影面積約為61000平方米,展開面積約為65000平方米,單個膜的最大擴張面積約為1800平方米,相當于一個足球場面積。它是當今世界上最強的膜材料,使用壽命長達30年。屋面膜面面積大,跨度大,結構剛度小,對風荷載敏感,因此在設計方案時,對膜片表面進行加固,即采取增加谷索、穩定索和內桅桿節點荷載的結構措施,有效地抵抗荷載,提高結構的穩定性。
超大面積世博軸索膜結構的建設在中國大陸是第一次,世博軸的成功施工創造了膜結構的奇跡,膜結構作為一項新的施工技術,比傳統建筑更節能、更環保、更新穎、更豐富,可以說是一種建筑發展趨勢。
